Дуговая вспышка: ожог без касания
Тема 4. Меры защиты от воздействия вредных и (или) опасных производственных факторов · ~6 минут
Разбор ситуации у открытой электрической панели в производственном цехе.

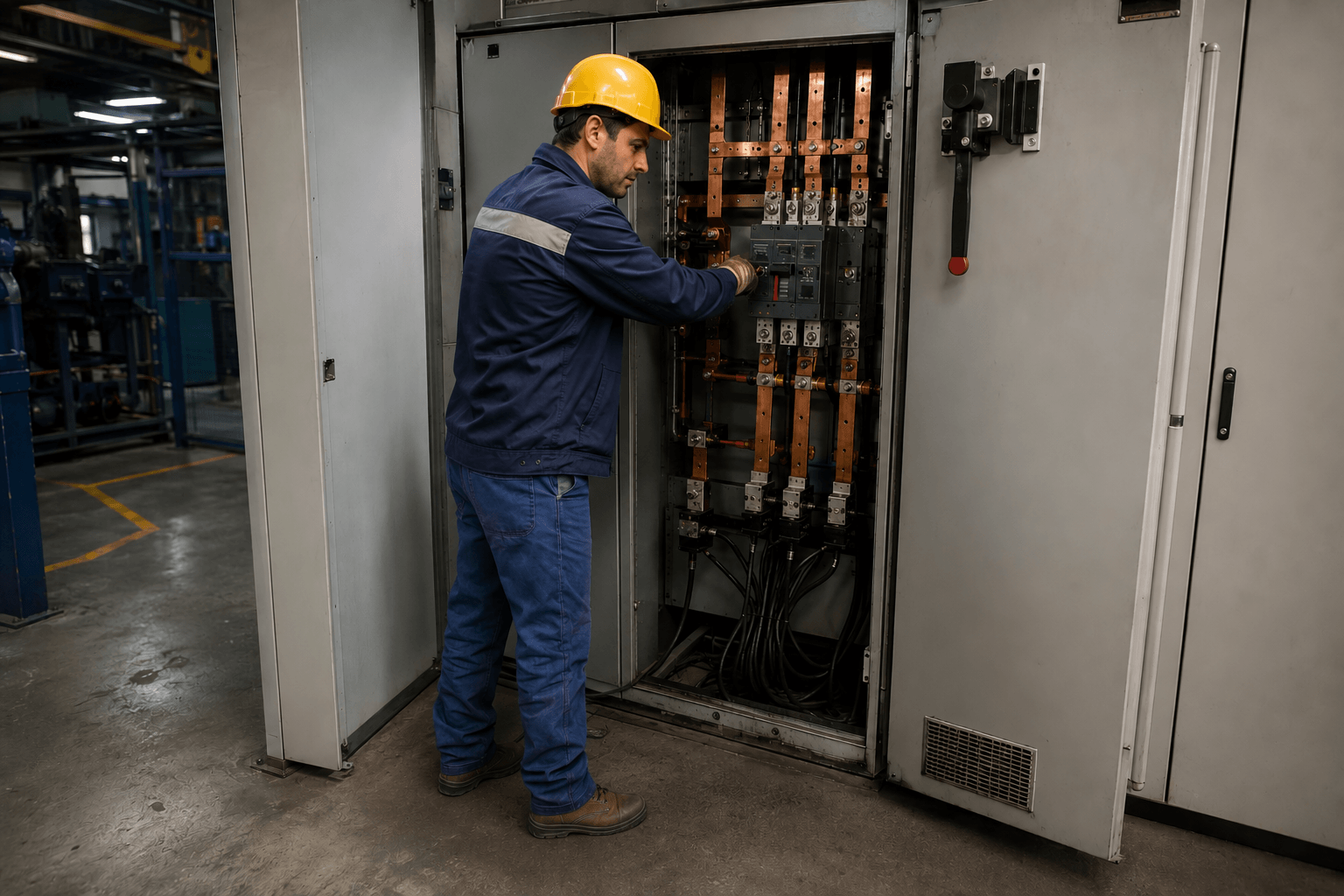

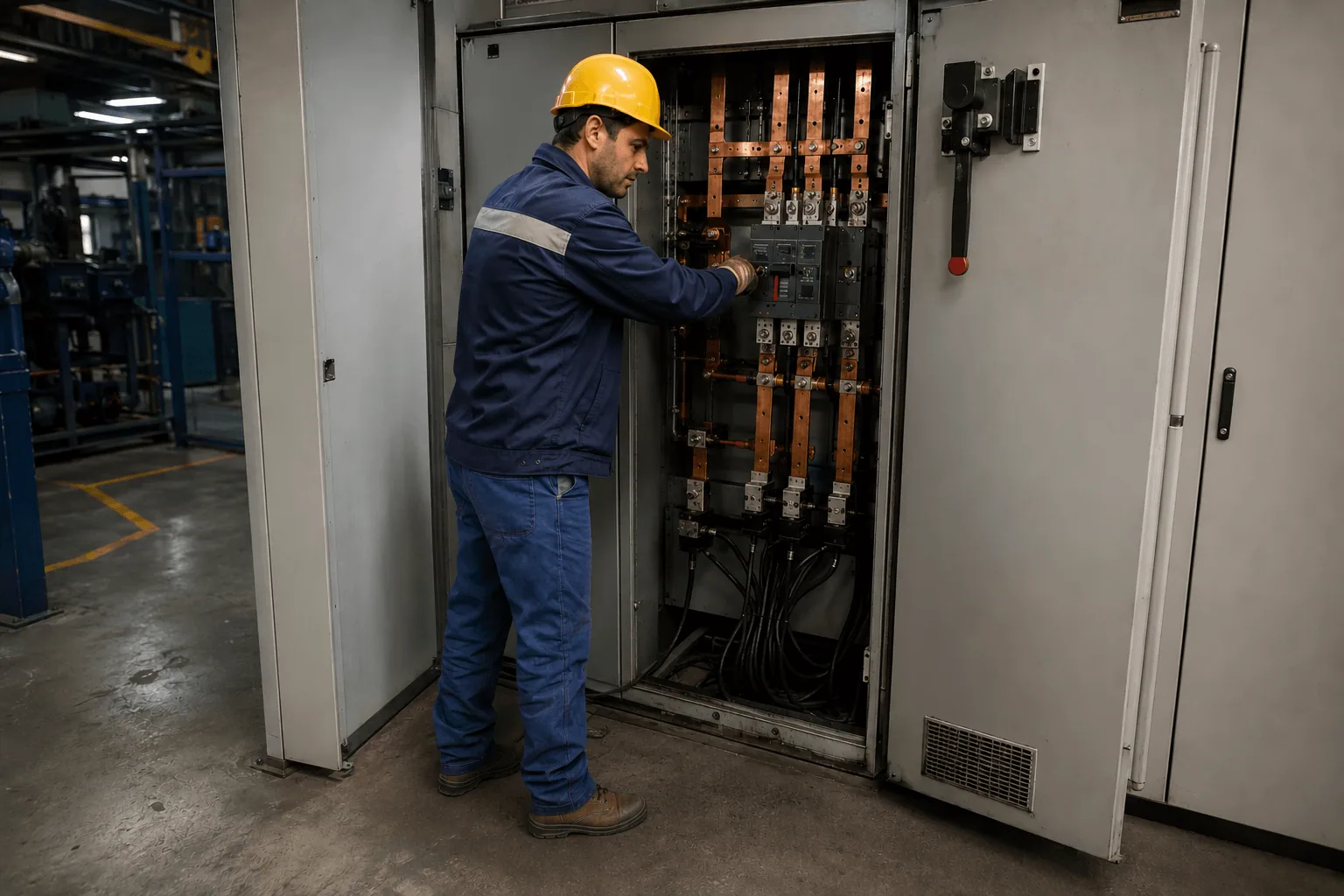

Завязка. Электромонтёр Сергей открывает панель распределительного щита — «только посмотреть, что за звук». Напряжение не снято. Спецодежда обычная, лицо открыто. Щиток открыт, до шин — меньше метра.
Опасности в этой сцене
🔧 Практическое задание
Найдите нарушения на изображении — это практическая часть программы.
🔍 Найдите опасности прямо на сцене отмечайте их на изображении — настоящих 4; есть и ложные приманки
Сценарий «Только посмотрю»Решение
УГЛУБИ ЗНАНИЯ
Определение
Дуговая вспышка (электрическая дуга) — неконтролируемый разряд тока через ионизированный воздух, наиболее опасный вид поражения в электроустановках. За доли секунды выделяется огромная энергия в виде теплового и ультрафиолетового излучения, взрывной волны и брызг расплавленного металла.
Нормативная база
| Документ | Что регулирует |
|---|---|
| Приказ Минтруда РФ от 15.12.2020 № 903н | Правила по охране труда при эксплуатации электроустановок — требования к работам вблизи токоведущих частей |
| ГОСТ Р МЭК 61482-1-2012 | Одежда для защиты от дугового разряда электрической дуги |
| ГОСТ 12.1.019-2017 | Электробезопасность — общие требования |
Физика дугового пробоя
Электрическая дуга возникает при случайном замыкании или опасном сближении с токоведущими частями. Пробой происходит через ионизированный воздух — касания не требуется. Температура плазмы дуги достигает 10 000–20 000°C (в 4 раза горячее поверхности Солнца).
Поражающие факторы дуговой вспышки
| Фактор | Механизм поражения |
|---|---|
| Тепловая вспышка | Инфракрасное излучение — мгновенные ожоги на расстоянии нескольких метров |
| Акустическая волна | Давление взрыва свыше 5 000 Па — контузия, разрыв барабанных перепонок |
| Металлические брызги | Расплавленные частицы меди и алюминия разлетаются вокруг очага |
| Взрывная волна | Резкое расширение ионизированного газа |
Безопасные расстояния и категории дугозащитного костюма
| Напряжение установки | Безопасное расстояние | Категория костюма | Энергия дуги |
|---|---|---|---|
| До 1 кВ | 0,6 м | Кат. I (4 кал/см²) | до 4 кал/см² |
| 1–15 кВ | 1,5 м | Кат. II (8 кал/см²) | 5–8 кал/см² |
| 15–100 кВ | 3,0 м | Кат. III (25 кал/см²) | 9–25 кал/см² |
| 100–500 кВ | 5,0 м | Кат. IV (40 кал/см²) | 26–40 кал/см² |
Работа ближе безопасного расстояния требует дугозащитного костюма из огнестойкой ткани на основе арамидных волокон, лицевого щитка с дугозащитным стеклом и кожаных перчаток поверх диэлектрических.
Обычная хлопчатобумажная одежда при воздействии дуги воспламеняется и продолжает гореть. Синтетика плавится. Защиту обеспечивает только огнестойкая одежда (ОЗО) из арамидных волокон (торговые марки «Номекс», «Кевлар»).
Требования с пунктами актов
Таблица категорий выше — зарубежная методика расчёта энергии дуги (кал/см²); российские нормы говорят о комплекте «по уровням защиты» и о том, что с ним делать.
| Что требуется | Где записано |
|---|---|
| Воздействие электрической дуги — отдельная опасность Примерного перечня с опасным событием «ожоги» | Примерное положение о СУОТ, приложение № 1, 27.4 |
| От энергии дуги (ожоги кожи от термического воздействия) положены одежда, обувь, каска, щиток и перчатки для защиты от термических рисков электрической дуги — по уровням защиты | Единые типовые нормы № 767н, приложение № 2, позиция 3.5 |
| Коммутационные аппараты и заземлители выше 1000 В с ручным приводом включают и отключают в диэлектрических перчатках и со средствами защиты лица от дуги | Правила № 903н, п. 3.9 |
| Предохранители под напряжением снимают и ставят изолирующими клещами, в диэлектрических перчатках и со средствами защиты лица и глаз от термических рисков дуги | Правила № 903н, п. 3.11 |
| Комплект от дуги, который принял на себя дугу и предотвратил или снизил тяжёлый вред, незамедлительно выводят из эксплуатации и заменяют новым за счёт работодателя | Правила № 766н, п. 76 |
Что такое дуговой пробой
Электрическая дуга возникает при случайном замыкании или опасном сближении с токоведущими частями. Она не требует касания: пробой идёт через воздух. Температура в канале дуги — 10 000–20 000°C, горячее поверхности Солнца. За доли секунды дуга испаряет металл шин, создаёт взрывную волну давления и поток расплавленных частиц.
Ожог от дуговой вспышки — это не ожог от горячего предмета. Это мгновенное термическое поражение открытых участков тела на расстоянии, без какого-либо касания.
Цена ошибки
Если сделать не так
Безопасное расстояние зависит от напряжения
| Класс напряжения | Безопасное расстояние |
|---|---|
| До 1 кВ | 0,6 м |
| 6–10 кВ | 0,6 м |
| 35 кВ | 1,0 м |
| 110 кВ | 1,5 м |
| 220 кВ | 2,5 м |
| 500 кВ | 5,0 м |
Как растёт безопасное расстояние с напряжением — на схеме:
Эти расстояния — до ближайшего токоведущего элемента. Работа ближе — только с обесточиванием или в arc flash костюме соответствующей категории.
Как правильно

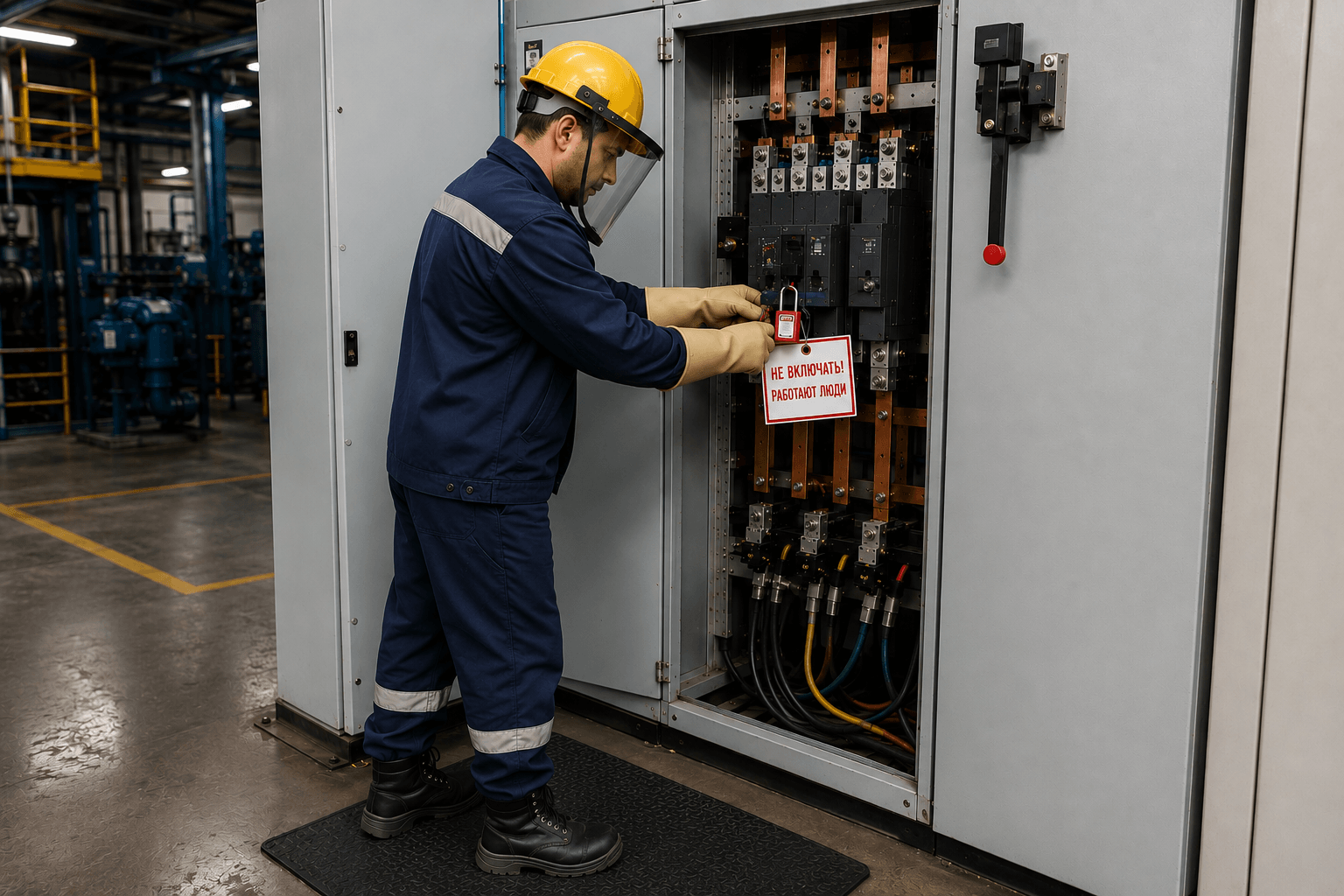

Как надо
Правило
Открытая панель под напряжением — это не «быстро посмотреть». Дуга не предупреждает. Сначала обесточить и заблокировать, потом — лицо к оборудованию.
Меры защиты от дуговой вспышки
Меры защитынадёжнеезависит от человека
Организационные
Зависят от дисциплины и контроля
Наряд-допуск, блокировка источников опасной энергии (БИОЭ), плакат «Не включать», бригадный метод
СИЗ
Защищают, только если надеты и исправны
Костюм arc flash с рейтингом кал/см² под категорию работы, маска-щиток с дугозащитой, диэлектрические перчатки
Порядок не случаен: сначала убирают или ограждают опасность, и только потом полагаются на человека. СИЗ — последний рубеж, он защищает лишь пока надет, исправен и подобран под фактор.
Категории arc flash
Категория 1 — минимум 4 кал/см², категория 2 — минимум 8 кал/см², категория 3 — 25 кал/см², категория 4 — 40 кал/см². Категория определяется по расчёту дуговой энергии для конкретного оборудования.
Контрольный вопрос
✅ Проверьте себя
В зачёт не идёт: ответ — и сразу разбор с пунктом нормы.
1. Какие СИЗ предусмотрены Едиными типовыми нормами для защиты кожи от ожогов электрической дугой?
2. Во время коммутации произошла вспышка дуги; работник в комплекте защиты от дуги не пострадал. Что делать с комплектом?
